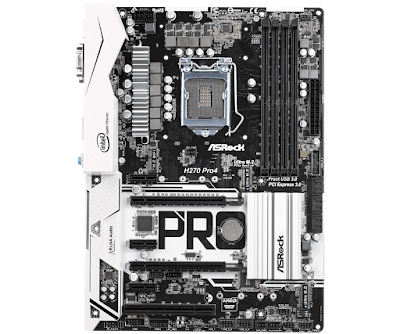

รุ่น H270 PRO4
ASRock Super Alloy
รองรับซีพียูอินเทลคอร์เจเนอเรชั่นที่ 6 และ 7 i7 / i5 / i3 / Pentium® / Celeron (ซ็อกเก็ต 1151)
สนับสนุน DDR4 2400 (Intel® 7 Gen ซีพียู) / 2133 (Intel® 6 Gen ซีพียู)
2 PCIe 3.0 x16 3 PCIe 3.0 x1 1 PCI 1 หมู่ 2 ซ็อกเก็ต (คีย์ E)
AMD Quad CrossFireX ™
ช่องเชื่อมต่อกราฟิก: HDMI, DVI-D, D-sub
รองรับการเชื่อมต่อ 3 จอ
รระบบเสียง 7.1 CH HD เสียง (Realtek ALC892 เสียง Codec) ตัวเก็บประจุ ELNA สำหรับระบบเสียง
6 SATA3 2 อัลตร้า M.2 (PCIe Gen3 X4 และ SATA3)
7 USB 3.0 (1 Type-C 2 หน้า 5 หลัง
Dual Ultra M.2 for SSD
สองของโลกที่เร็วที่สุด PCIe Gen3 x4 ช่อง M.2 อัลตร้าที่ส่งถึงความเร็วในการโอน 32 Gb / s ก็ยังสนับสนุน SATA3 6Gb / s โมดูล M.2
Intel® LAN
Intel® LAN มอบประสิทธิภาพในการเชื่อมต่ออันยอดเยี่ยมให้กับการใช้งาน ทั้งยังมีการใช้ CPU ที่ต่ำ มีความเสถียรสูง เพื่อประสบการณ์การใช้งานอินเตอร์เน็ตที่ดีที่สุดของคุณ
ASRock เทคโนโลยีIntel® 4 ชั้นสระหน่วยความจำ
เทคโนโลยี POOL (Planes On Outer Layers) มาพร้อมเลเยอร์จำนวน 4 ชั้นบนเมนบอร์ด ที่ทำให้การเชื่อมต่อของสัญญาณไฟฟ้าในแต่ละจุดบนเมนบอร์ดเดินทางได้ดียิ่งขึ้น ทำให้เมนบอร์ดมีประสิทธิภาพที่สูงและมีคุณภาพ
USB Type-C
พอร์ตการเชื่อมต่อที่ออกแบบให้ใช้ได้รอบทิศทางล่าสุด USB Type-C
UEFI และ EZ โหมดใช้งานง่ายเป็นกันเอง
ASRock UEFI ให้ความลื่นไหลรองรับการควบคุมด้วยเมาส์ในการปรับแต่งไบออสเพื่อให้มีการใช้งานที่ง่ายขึ้นในโหมดขั้นสูงจะถูกออกแบบมาเพื่อนักโอเวอร์คล็อกและเพาเวอร์ยูสเซอร์ที่ต้องการประสิทธิภาพในการควบคุมฮาร์ดแวร์ได้ สูงสุดส่วน EZ โหมดจะเป็นแผงควบคุมและรายงานสถานะต่างๆของระบบได้พร้อมกันคุณสามารถตรวจสอบข้อมูลของสิ่งที่ใช้อยู่เป็นประจำในระบบได้อย่างเช่นความเร็วซีพียู, สัญญาณความถี่ของ DRAM, ข้อมูลการต่อพ่วงแบบ SATA ความเร็วพัดลม และอื่น ๆ
Digi Power
โดดเด่นกว่ามาเธอร์บอร์ดรุ่นอื่น ๆ ด้วยระบบควบคุมการจ่ายไฟ PWM (Pulse-Width Modulation) แบบดิจิตอลที่ทำให้การจ่ายไฟไปยัง VCore ของชิปประมวลผลมีประสิทธิภาพและราบรื่นมากยิ่งขึ้นช่วยให้สามารถรีดความแรง ได้ดีและยังทำให้อายุการใช้งานยาวนานกว่าระบบการจ่ายไฟอนาล็อกแบบเดิม ๆ ที่เคยมีมา
M.2 (KEY E) For WiFi
นอกจากนี้พอร์ต LAN onboard ผู้ใช้ยังสามารถเลือกการเชื่อมต่อไร้สาย 802.11ac โดย M.2 (คีย์ E) ช่องเสียบ
การเชื่อมต่อ 3 จอมอนิเตอร์
เหมาะสำหรับผู้ที่ต้องใช้งานมอนิเตอร์พร้อมกันหลายจอด้วยความสามารถของมาเธอร์บอร์ดทำให้ผู้ใช้งานสามารถเชื่อมต่อได้สูงสุดถึง 3 จอจากพอร์ต I / O ด้านหลังของมาเธอร์บอร์ดโดยไม่จำเป็นต้องใช้งาน กราฟิกการ์ดแยก
* การสนับสนุนกับ-Series APUs เท่านั้น
ช่องต่อจอภาพ 3 แบบ
ฟังก์ชั่นครบครันด้วยช่องต่อจอภาพทั้ง 2 แบบที่นิยมใช้งานกันไม่ว่าจะเป็น D-Sub, HDMI และ DVI ซึ่งช่วยให้คุณมีทางเลือกสำหรับต่อจอภาพมากขึ้น
หัวต่อปั้มน้ำ
ไม่เฉพาะหัวต่อพัดลมมาตรฐานเท่านั้น แต่ยังสนับสนุนปั้มน้ำซึ่งหัวต่อนี้ให้การจ่ายไฟได้ถึง 1.5A สำหรับรองรับปั้มน้ำยอดนิยมผู้ใช้สามารถปรับแรงดันไฟสำหรับปั้มน้ำเพื่อประสิทธิภาพความเย็นสูงสุดและเสียง รบกวนที่ลดลง

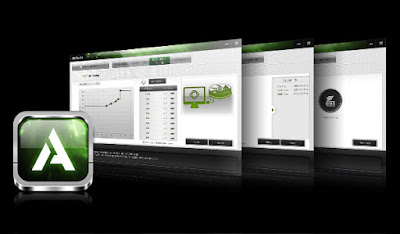

A-Tuning
ซอฟต์แวร์ A-Tuning ของ ASRock ได้รับการปรับปรุงอินเตอร์เฟสให้ใช้งานได้ง่ายขึ้นและยังมีการเพิ่มฟีเจอร์การทำงานขึ้นอีกหลายจุดเพื่อให้การใช้งานทำได้สะดวกและหลากหลายยิ่งขึ้น
Live Update & APP Shop
ASRock สดปรับปรุงและแอปร้านได้รับการออกแบบมาเพื่ออำนวยความสะดวกให้ผู้ใช้งานโดยมีแอพพลิเคชันและซอฟต์แวร์สนับสนุนการทำงานให้เลือกดาวน์โหลดไปใช้งานกันได้ซึ่งช่วยให้การปรับแต่งระบบและการอัพเดตให้มาเธอร์บอร์ด ของคุณมีเฟิร์มแวร์ที่ใหม่ล่าสุดอยู่เสมอ
คุณสมบัติพิเศษ
ASRock Super Alloy
- ฮีตซิงก์ระบายความร้อนอลูมิเนียมอัลลอยขนาด XXL
- Power Choke 40A แบบพรีเมียม
- I / O เกราะ
- แผง PCB สีดำแซฟไฟร์
- พีซีบีผ้าใยแก้วความหนาแน่นสูง
ASRock เทคโนโลยีIntel® 4 ชั้นหน่วยความจำยน้ำ (เครื่องบินในชั้นนอก)
ASRock อัลตร้า M.2 (PCIe Gen3 X4 และ SATA3)
เทคโนโลยีปกป้อง ASRock เต็มเข็ม
ASRock สดปรับปรุงและ App Shop
ซีพียู
- รองรับซีพียูอินเทลคอร์เจเนอเรชั่นที่ 6 และ 7 i7 / i5 / i3 / Pentium® / Celeron (ซ็อกเก็ต 1151)
- ระบบจ่ายไฟ
- ออกแบบภาคจ่ายไฟ 8 เฟส
- สนับสนุน Boost เทคโนโลยีIntel® Turbo 2.0
ชิปเซ็ต
- Intel® H270
หน่วยความจำ
- เทคโนโลยีหน่วยความจำแบบ Dual ช่อง DDR4
- 4 x สล็อต DIMM DDR4
- สนับสนุน DDR4 2400/2133 Non-ECC ยกเลิกบัฟเฟอร์หน่วยความจำ *
- สนับสนุนโมดูลหน่วยความจำ ECC UDIMM (ทำงานในโหมด Non-ECC)
- เต็มความจุของหน่วยความจำ: 64GB *
- รองรับIntel®มากหน่วยความจำรายละเอียด (XMP) 2.0
- หน้าสัมผัสทอง15μในสล็อต DIMM
* ด้วยข้อกำหนดของระบบปฏิบัติการในบางครั้งขนาดของหน่วยความจำที่ปรากฏจะน้อยกว่า 4GB สำหรับการใช้งานของระบบภายใต้ระบบปฏิบัติการWindows® 32 บิต สำหรับระบบปฏิบัติการWindows® 64 บิตร่วมกับซีพียู 64 บิตจะไม่มีข้อ จำกัด ดังกล่าว
ซีพียูอินเทลเจเนอเรชั่นที่ 7 รองรับ DDR4 ได้สูงสุด 2400; ส่วนซีพียูอินเทลเจเนอเรชั่นที่ 6 รองรับ DDR4 ได้สูงสุด 2,133
ไบออส
- ไบออส AMI 128Mb UEFI มีการแสดงผลที่รองรับได้หลายภาษา
- เพิ่มการทำงานของ ACPI 6.0 ตื่นขึ้นมา
- รองรับ SMBIOS 2.7
- ซีพียู GT_CPU หน่วยความจำ DRAM, วีพีพี, PCH 1.0V, VCCIO, VCCST, VCCSA, VCCPLL แรงดัน Multi-ปรับ
กราฟฟิก
- รองรับIntel® HD Graphics ที่ติดตั้งมาในตัว: วีดีโอIntel® Quick Sync กับ AVC, MVC (S3D) และ MPEG-2 เต็ม HW Encode1, โปรเซสเซอร์Intel® InTru ™ 3D, เทคโนโลยีIntel® Clear Video HD, Intel® Insider ™ , Intel® HD Graphics
- Gen9 แผ่นเสียง DX11.3, DX12
- HWAEncode / Decode: VP8, HEVC 8b, VP9, HEVC 10b (สำหรับซีพียูอินเทลเจเนอเรชั่นที่ 7)
- HWA เข้ารหัส / ถอดรหัส: VP8, HEVC 8b; จีพียู / SWEncode / Decode: VP9, HEVC 10b (สำหรับซีพียูอินเทลเจเนอเรชั่นที่ 6)
- สามารถแชร์หน่วยความจำได้ 1024MB *
- ตัวเลือกในการส่งสัญญาณกราฟฟิก 3 แบบ: D-Sub, DVI-D และ HDMI
- รองรับการเชื่อมต่อ 3 จอ
- สนับสนุน HDMI ร่วมกับความละเอียดสูงสุดถึง 4K x 2K (4096x2160) @ 24Hz / (3840x2160) @ 30Hz
- สนับสนุน DVI-D ร่วมกับความละเอียดสูงสุดถึง 1920x1200 @ 60Hz
- สนับสนุน D-sub ร่วมกับความละเอียดสูงสุดถึง 1920x1200 @ 60Hz
- สนับสนุนระบบลิปซิงค์อัตโนมัติให้ความลึกของสี (12bpc) และ xvYCC HBR (อัตราบิตสูงเสียง) ร่วมกับพอร์ต HDMI (มอนิเตอร์จำเป็นต้องมี HDMI)
- สนับสนุน HDCP กับพอร์ต DVI-D และ HDMI
- สนับสนุนการเล่นวีดีโอบลูเรย์แบบ Full HD 1080p Blu-ray (BD) ร่วมกับ DVI-D และ HDMI
* Intel® HD Graphics มาพร้อมภาพและพอร์ตแสดงผล VGA สามารถสนับสนุนเฉพาะซีพียูที่มีกราฟฟิกมาในตัว
** การแชร์หน่วยความจำสูงสุดแตกต่างกันไปตามระบบปฏิบัติการที่ใช้
*** บนข้อ จำกัด ของชิปเซ็ตการเล่นวีดีโอบลูเรย์จากIntel® HD Graphics จะสนับสนุนเฉพาะบนระบบปฏิบัติการWindows® 08/08 64 บิต / 7/7 64 บิต
**** Intel® InTru ™ 3D สนับสนุนภายใต้ระบบปฏิบัติการWindows® 08/08 64 บิต / 7/7 64 บิตเท่านั้น
ออดิโอ
- รองรับระบบเสียง 7.1 แชนแนล HD เสียงพร้อมด้วยระบบป้องกัน (Realtek ALC892 เสียง Codec) *
- รองรับระบบเสียงบลูเรย์ชั้นยอด
- สนับสนุนการป้องกันไฟกระชาก (เทคโนโลยีปกป้อง ASRock เต็มเข็ม)
- ตัวเก็บประจุ ELNA สำหรับระบบเสียง
* ในการกำหนดระบบเสียง 7.1 CH ต้องการใช้โมดูล HD ที่พาแนลด้านหน้าและเปิดฟังก์ชั่นการทำงานระบบเสียงมัลติ - แชนแนลผ่านไดรเวอร์เสียง
แลน
- 10/100/1000 Gigabit LAN MB / s
- Giga PHY Intel® I219V
- รองรับ Wake-On-LAN
- รองรับการป้องกันฟ้าผ่า / ESD (เทคโนโลยีปกป้อง ASRock เต็มเข็ม)
- สนับสนุนอีเธอร์เน็ต 802.3az กับระบบการใช้พลังงานอย่างมีประสิทธิภาพ
- สนับสนุน PXE
สล็อต
- 2 x สล็อต PCI Express 3.0 x16 (PCIE2: โหมด x16; PCIE4: โหมด X4) *
- 3 x สล็อต PCI Express 3.0 x1 (PCIe ยืดหยุ่น)
- 1 x PCI สล็อต
- สนับสนุน AMD Quad CrossFireX ™และ CrossFireX ™
- 1 x M.2 ซ็อกเก็ต (คีย์ E), สนับสนุนโมดูลในแบบ 2230 WiFi / BT
* รองรับ NVMe SSD แบบเดียวกับบูตดิสก์
หากช่อง PCIE5 หรือสล็อต PCI ถูกครอบครอง, ช่องเสียบ PCIE4 จะทำงานในโหมด X2
การเก็บรักษา
- 6 x พอร์ตรองรับการเชื่อมต่อ SATA3 6.0 Gb / s รองรับ RAID (RAID 0, RAID 1, RAID 5 RAID 10, Intel® Rapid Storage Technology 15 และIntel® Smart Response Technology) NCQ, AHCI และร้อนเสียบ *
- 1 x ซ็อกเก็ตอัลตร้า M.2 (M2_1) สนับสนุนโมดูล M.2 SATA3 6.0 Gb / s ในแบบแป้น M 2230/2242/2260/2280 และโมดูลแบบ M.2 PCI Express Gen3 ได้สูงสุด x4 (32 Gb / s) **
- 1 x ซ็อกเก็ตอัลตร้า M.2 (M2_2) สนับสนุนโมดูล M.2 SATA3 6.0 Gb / s ในแบบแป้น M 2230/2242/2260/2280 และโมดูลแบบ M.2 PCI Express Gen3 ได้สูงสุด x4 (32 Gb / s) **
* ถ้า M2_1 ถูกใช้งานโดยอุปกรณ์ M.2 แบบ SATA, SATA3_5 จะปิดการทำงาน
ถ้า M2_2 ถูกใช้งานโดยอุปกรณ์ M.2 แบบ SATA, SATA3_0 จะปิดการทำงาน
** สนับสนุนเทคโนโลยีIntel® Optane ™
รองรับ NVMe SSD แบบเดียวกับบูตดิสก์
สนับสนุน ASRock U.2 Kit
เชื่อมต่อ
- 1 x หัวต่อพอร์ต COM
- 1 x หัวต่อ TPM
- 1 x ช่องต่อในเคส
- 1 x ไฟสถานะเพาเวอร์และหัวต่อลำโพง
- 1 x คอนเน็คเตอร์พัดลมซีพียู (4 ขา) * คอนเน็กเตอร์พัดลมซีพียูรองรับพัดลมที่ใช้พลังได้สูงสุด 1A (12W)
- 2 x คอนเน็คเตอร์พัดลมเคส (4 ขา) (ระบบควบคุมการทำงานพัดลมอัจฉริยะ)
- 1 x ตัวเลือกสำหรับเคส / สำหรับพัดลมปั้มน้ำ (4 ขา) (ระบบควบคุมการทำงานพัดลมอัจฉริยะ) *
- 1 x คอนเน็คเตอร์เพาเวอร์ ATX แบบ 24 พิน
- 1 x คอนเน็คเตอร์เพาเวอร์ 12V แบบ 8 พิน
- 1 x คอนเน็คเตอร์สำหรับเสียงแผงควบคุมด้านหน้า
- 1 x เชื่อมต่อ AIC Thunderbolt ™ (5 ขา)
- 1 x เชื่อมต่อ AIC Thunderbolt ™ (10 ขา) * AIC บัตรสนับสนุน Thunderbolt ™โดยเฉพาะ
- 3 x หัวต่อ USB 2.0 (รองรับ 5 พอร์ต USB 2.0) (รองรับการป้องกัน ESD (เทคโนโลยีปกป้อง ASRock เต็มเข็ม))
- 1 x หัวต่อ USB 3.0 (รองรับพอร์ต USB 3.0 จำนวน 2 ช่อง) (รองรับการป้องกัน ESD (เทคโนโลยีปกป้อง ASRock เต็มเข็ม))
* ตัวเลือกสำหรับเคส / สำหรับพัดลมปั้มน้ำรองรับพัดลมชุดระบายความร้อนด้วยน้ำได้สูงสุด 1.5A (18W)
CHA_FAN2 สามารถตรวจจับอัตโนมัติถ้าใช้พัดลมแบบ 3- พินหรือ 4 พิน
พอร์ต I / O ด้านหลัง
- 2 x พอร์ตเสาอากาศ
- 1 x พอร์ตเมาส์และคีย์บอร์ด PS / 2
- 1 x D-Sub พอร์ต
- 1 x พอร์ต DVI-D
- 1 x พอร์ต HDMI
- 5 x พอร์ต USB 3.0 Type-A (รองรับการป้องกัน ESD (เทคโนโลยีปกป้อง ASRock เต็มเข็ม))
- 1 x พอร์ต USB 3.0 Type-C (รองรับการป้องกัน ESD (เทคโนโลยีปกป้อง ASRock เต็มเข็ม))
- 1 x พอร์ต LAN RJ-45 พร้อมไฟ LED (ACT / LINK LED และ SPEED LED)
- แจ็คสำหรับ HD เสียง: สัญญาณขาเข้า / ลำโพงหน้า / ไมโครโฟน
ซอฟแวร์และ UEFI
ซอฟต์แวร์
- ASRock A-Tuning
- ASRock แอพฯ ชาร์จ
- ASRock เอ็กซ์ฟาสต์แลน *
UEFI
- ASRock อีซี่ใหมด
- ASRock ฟูลเอชดียูอีเอฟไอ
- ASRock รายการโปรดของฉันใน UEFI
- ASRock อินสแตนท์แฟลช
- ASRock อินเทอร์เน็ตแฟลช
- ASRock แคลชไบออส
- ASRock ยูอีเอฟไอซิสเต็มเบราว์เซอร์
- ASRock ยูอีเอฟไอเทคเซอร์วิส
- ASRock อิซี่เรดอินสตอลเลอร์
* สามารถดาวน์โหลดเครื่องมือได้จาก ASRock สดปรับปรุงและแอปร้าน
สนับสนุนดิสก์
- ไดรเวอร์, เครื่องมือ, ซอฟต์แวร์ป้องกันไวรัส (เวอร์ชั่นทดลองใช้), เบราว์เซอร์ Chrome และแถบเครื่องมือ
อุปกรณ์เสริม
- คู่มือติดตั้งอย่างรวดเร็ว, แผ่นซีดีสนับสนุน, แผ่นปิด I / O
- 2 x สายเคเบิล SATA เส้น
- 3 x น็อตสำหรับยึดซ็อกเก็ต M.2
การตรวจสอบฮาร์ดแวร์
- การตอบสนองต่ออุณหภูมิ: CPU, แชสซี, โครงตัวเลือกแฟน / ปั๊มน้ำ
- ความเร็วรอบพัดลม: CPU, แชสซี, โครงตัวเลือกแฟน / ปั๊มน้ำ
- พัดลมรอบเบา (ปรับรอบความเร็วพัดลมเคสอัตโนมัติโดยอุณหภูมิซีพียู): CPU, แชสซี, โครงตัวเลือกแฟน / ปั๊มน้ำ
- การควบคุมรอบพัดลมหลายรูปแบบ: CPU, แชสซี, โครงตัวเลือกแฟน / ปั๊มน้ำ
- ตรวจจับเมื่อเปิดเคส
- ตรวจสอบแรงดันไฟ + 12V + 5V, + 3.3V, CPU VCore หน่วยความจำ DRAM, วีพีพี, PCH 1.0V, VCCIO, VCCSA, VCCST
รูปแบบจากโรงงาน
- ATX ฟอร์มแฟกเตอร์: 12.0 ใน x 8.8 ใน 30.5 ซม. x 22.4 ซม.
- การออกแบบภาคจ่ายไฟแบบโซลิด
OS
- Microsoft®Windows® 10 64 บิต (สำหรับ 7 Gen Intel® CPU)
- Microsoft®Windows® 10 64-bit / 8.1 64-bit / 7 32-bit / 7 64 บิต (สำหรับ 6 Gen Intel® CPU) *
* ในการติดตั้งระบบปฏิบัติการWindows® 7 ต้องโมดิฟายดิสก์ที่ใช้ในการติดตั้งต้องการชุดไดรเวอร์ xHCI ที่อยู่ในไฟล์ ISO โปรดเช็คคู่มือผู้ใช้สำหรับรายละเอียดการติดตั้งอื่น ๆ
สำหรับการอัพเดตไดรเวอร์วินโดวส์ 10 โปรดเข้าไปดูรายละเอียดที่เว็บไซต์ของ ASRock
การรับรอง
- FCC, CE, WHQL
- ERP / ระเบียบ EuP พร้อม (เพาเวอร์ซัพพลายจำเป็นต้องมี ERP / ระเบียบ EuP พร้อม)
